绝佳的数字电子技术实践

TD4 CPU 原理详细教程

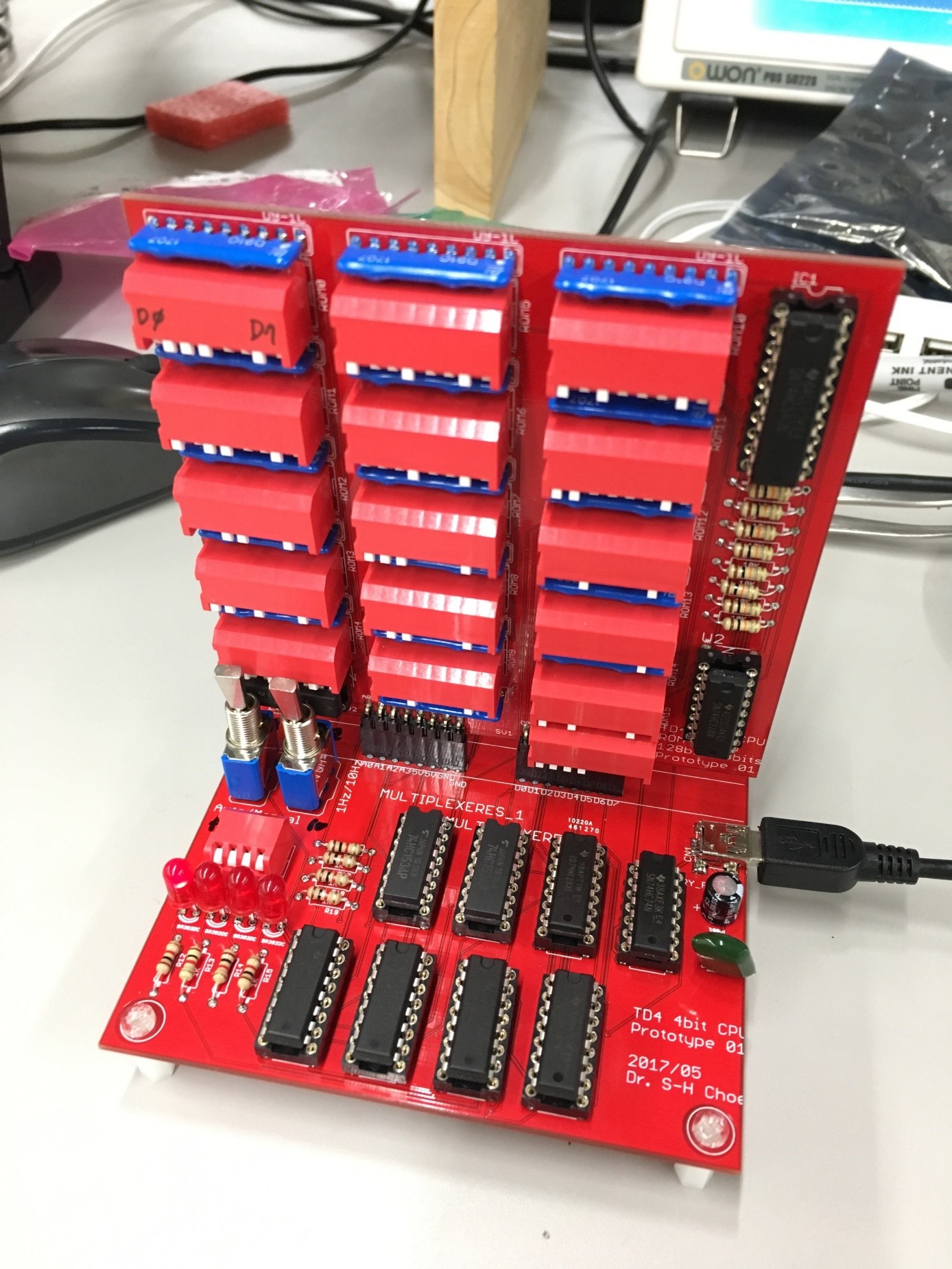

简介


如何使用 9 种 14 个 74 系列芯片,自己构造一个 4 位 CPU(中央处理)的可编程计算机系统

CPU 的核心原理其实非常简单,其实任何人都只需要非常基础的一点数字电子技术知识,就可以用 14 个 74 系列芯片,完成一个 4 位简单计算机的设计。这本大概在十几年前就已经在日本出版并风靡电子爱好者圈子的一本好书,既可以给对计算机工作原理好奇的青年爱好者作为制作范例,又可以成为让大学本科学完数字电子技术等相关课程后用于学生大作业或课程设计改进的雏形和范例(实话说,比交通的什么之类的例子实在是好太多,因为今天是计算机的时代,大家显然会对这样的例子兴趣更加浓厚)。我花了大概一天半的时间,就基本搞懂了这个例子的原理,写下这篇文档分享给大家,希望大家也能向我一样动手坐一坐,对数字计算机的工作原理感悟体会更深刻,共勉!

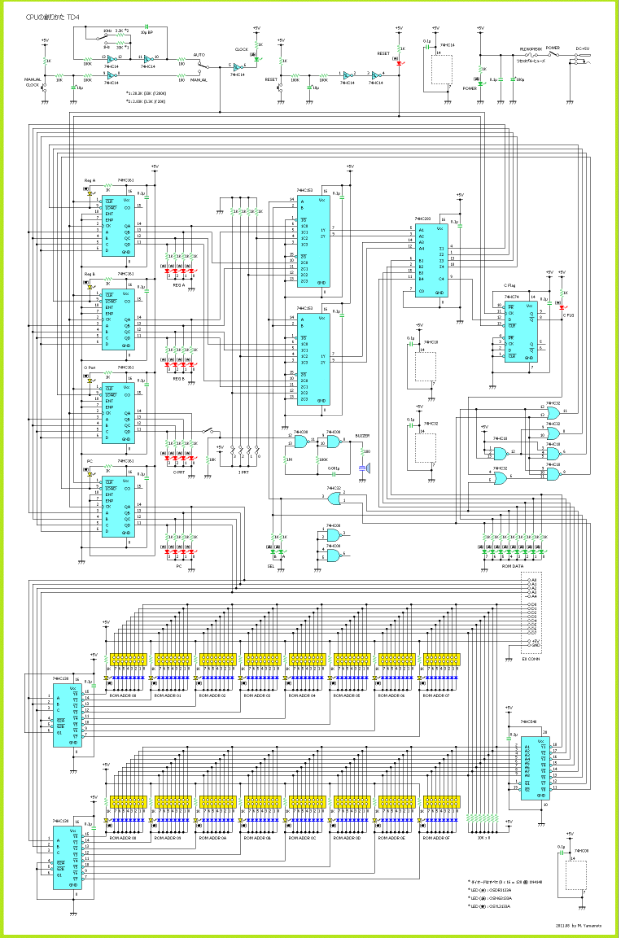

总电路图(点击可放大)
